Как генерируют радиоволны
В основе любого метода генерации, усиления или приема электромагнитных
волн лежит взаимодействие этих волн с веществом. Например, в обычных радиолампах
и в генераторах колебаний СВЧ используется взаимодействие электромагнитных
колебаний с потоками электронов в вакууме. Такие приборы называются электровакуумными.
Вы уже знаете, что колебательный процесс должен получать энергию извне,
иначе колебания затухнут. Электроны в электровакуумных приборах разгоняются
постоянным анодным напряжением, приобретают кинетическую энергию и передают
часть этой энергии колебанию. В квантовых генераторах и усилителях используется
уже не кинетическая энергия электронов, а внутренняя энергия атомов или
молекул.
Радиофизики всегда стремились и стремятся к освоению новых диапазонов
частот. А что значит освоить новый диапазон? Это значит, прежде всего,
создать генераторы и приемники волн этого диапазона.
Сначала были освоены длинные, средние и короткие волны. Каждый шаг к
увеличению генерируемой частоты давался радиофизикам нелегко, но в конце
концов они достигли блестящего успеха - создали квантовые генераторы, т.
е. продвинулись от частот 30 кГц (длинные волны) до 1000 ТГц (лазеры).
(О принципах действия различных типов квантовых приборов см. статьи "Свет"
(лазер), "На подступах к абсолютному нулю" (квантовый усилитель), "Радиофизика"
(молекулярный генератор); о генераторах на радиолампах и полупроводниках
см. т. 5 ДЭ, ст. "Радиотехника и электроника".)

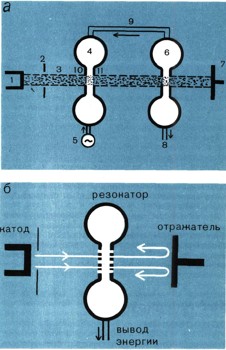

Рис. 14. Устройство клистрона: а - двухрезонаторного; б - отражательного.
А сейчас познакомимся с работой одного из типов генераторов СВЧ - клистрона
(рис. 14, а). Электронная пушка, состоящая из катода (1) и ускоряющего
электрода (2), создает пучок электронов (3), который попадает во входной
резонатор (4). Такой резонатор вам уже знаком — только здесь в центральной
части вместо сплошных пластинок стоят металлические сетки, через которые
беспрепятственно пролетают электроны.
Если возбудить во входном резонаторе слабые СВЧ колебания с помощью
постороннего источника (5), то между двумя сетками резонатора возникнут
колебания электрического поля. В течение половины периода это поле направлено
от сетки (10) к сетке (11) и тормозит пролетающие через резонатор
электроны. Во второй половине периода направление поля меняется на противоположное.
Такое поле ускоряет электроны. Влетают в резонатор все электроны приблизительно
с одинаковыми скоростями, а вылетают — с разными. Резонатор модулирует
скорости электронов.
На пути ко второму резонатору быстрые электроны догоняют медленные,
и вместо равномерного электронного потока образуются группы или сгустки
электронов, причем сгустки эти следуют друг за другом с периодом, равным
периоду колебаний в первом резонаторе.
Образование сгустков или группировка электронов означает, что через
второй резонатор (6), который настроен на ту же частоту, что и первый,
проходит не постоянный ток электронов, а переменный высокочастотный ток.
Поле этого тока возбуждает во втором резонаторе колебания той же частоты,
что и в первом, но значительно большей амплитуды. Амплитуда их тем больше,
чем мощнее поток электронов и чем лучше они сгруппированы. Отдав часть
своей кинетической энергии колебаниям, электроны оседают на коллекторе
(7). Колебания выводятся из выходного резонатора по волноводу. (8)
Вот мы и получили усилитель СВЧ — двухрезонаторный усилительный клистрон.
Его легко превратить в генератор, если ввести обратную связь, т.
е. подать небольшую часть мощности колебаний с выхода на вход, из второго
резонатора в первый по волноводу (9). Теперь посторонний сигнал
нам не нужен. При работе клистрона в качестве генератора источник входного
сигнала (5) отсутствует. Ведь в электронных приборах всегда есть шумы.
В клистроне источником шума является электронный поток — уже перед первым
резонатором он сам по себе не вполне однороден, а значит, окружен переменным
электромагнитным полем. Это поле состоит из бесчисленного множества колебаний
различных частот, среди которых есть и колебания с частотой, равной собственной
частоте первого резонатора. Они возбуждают собственные колебания резонатора
-это приводит к группировке электронов, пролетающих через него, а значит,
к возбуждению более мощных колебаний во втором резонаторе. Часть мощности
по линии обратной связи поступит обратно в первый резонатор, это улучшит
группировку электронов и приведет к дальнейшему усилению колебаний во втором
резонаторе. Нарастание колебаний во втором резонаторе прекратится лишь
после того, как электронный поток сгруппируется полностью.
Еще проще устроен отражательный, клистрон. Именно его мы имели
в виду, когда упоминали о широком использовании приборов СВЧ в самых различных
областях науки. В отражательном клистроне всего один резонатор (рис. 14,
б). Он модулирует скорости электронов, а затем готовые сгустки электронов
возвращаются в него же. Их заворачивает назад отражатель - электрод, на
который подано отрицательное напряжение. Возвращаясь назад, сгустки электронов
отдают часть своей энергии колебаниям в резонаторе. Обратная связь осуществляется
здесь самим электронным потоком. Усиление колебаний рабочей частоты, содержащихся
в шумах, и применение обратной связи - общий принцип большинства генераторов
электромагнитных волн, и не только в диапазоне сверхвысоких частот.
|
