Новости науки 11.02.02. Электронная голография или как увидеть
электрическое поле.
В последнее время для исследования наномасштабных объектов все
активнее применяются голографические методы. Американским ученым
удалось с помощью электронной голографии визуализировать пространственное
распределение электрического поля вблизи отдельной многостенной
углеродной нанотрубки в процессе полевой эмиссии.

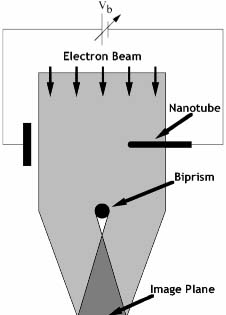

Рис.1. Схема эксперимента.
В последнее десятилетие активно развиваются голографические методы
исследования вещества на атомном масштабе. Мы писали, например,
о голографии в гамма-диапазоне, с помощью которой можно
получить голографическое изображение локальной атомной структуры
в твердых телах. Один из видов голографической техники - электронная
голография - позволяет позволяет визуализировать электрическое поле
в области исследуемого образца. С развитием экспериментальной техники
стало возможным достичь нанометрового разрешения получаемых изображений.
Недавно американские ученые использовали электронную голографию
для определения величины и пространственного распределения электрического
поля вблизи отдельной многостенной углеродной нанотрубки в процессе
полевой (автоэлектронной) эмиссии [1]. Подобная задача представляет
значительный интерес - априори нельзя исключить, например, что локальные
максимумы электрического поля (и связанная с ними эмиссия электронов)
имеют место вблизи структурных дефектов боковой стенки нанотрубки
(о перспективах практического использования углеродных нанотрубок
в автоэмиссионных катодах см. нашу недавнюю новость и ссылки в ней).
|
