Движения
Приведем примеры движений плоских фигур. Параллельным
переносом называется движение, при котором фигуру как целое
перемещают в определенном направлении, не поворачивая ее.

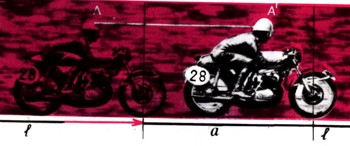

Рис. 5 Параллельный перенос.
Параллельный перенос характеризуется направлением, которое задается
указанием некоторой прямой l с поставленной на этой прямой
стрелкой и расстоянием а, на которое переносятся фигуры. Каждую
точку А параллельный перенос переводит в такую точку А',
что АА'||l (причем направление от точки Л к точке А'
совпадает с тем, которое указано стрелкой на прямой l)
и А А' =а (рис. 5).

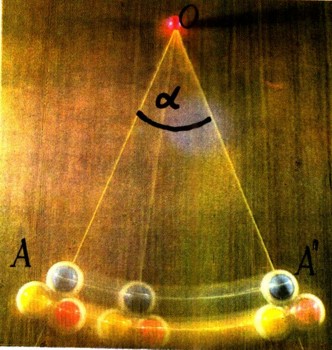

Рис. 6 Поворот вокруг точки О на угол а.
Поворот вокруг точки О на угол а характеризуется
тем, что каждая точка А переходит в такую точку А'', что
ОА = ОА' и угол AOA' = a (рис. 6); при этом должно
быть указано также и направление поворота, которое может совпадать
с направлением вращения часовой стрелки или быть противоположно
ему. Поворот вокруг точки О на угол 180° называется также
симметрией относительно точки О; здесь каждая точка А
переходит в такую точку А', что О есть середина отрезка
АА' (рис. 7).
Рис. 8 Симметрия относительно прямой l.
Еще один важный пример движения представляет собой симметрия
относительно прямой l; это движение можно реализовать, перегнув
лист бумаги по прямой l. Симметрия относительно прямой l
переводит каждую точку А в такую точку А', что отрезок
АА' перпендикулярен прямой l и делится этой прямой
пополам (рис. 8). Каждый легко может получить симметричные фигуры,
сделав кляксу на листе бумаги и затем перегнув лист (рис. 9).
Рис. 9 Симметричные фигуры.
Эти примеры достаточно хорошо характеризуют содержание понятия
"движение". Каждое движение задается указанием определенного
закона или правила, указывающего, как найти точку А', в которую
это движение переводит произвольную точку А. На рис. 10 перечислены
правила, относящиеся к указанным выше движениям. Вообще, задание
правила, позволяющего перейти от произвольной точки А к новой точке
А' (которая может и совпадать с исходной точкой А), определяет
геометрическое преобразование.

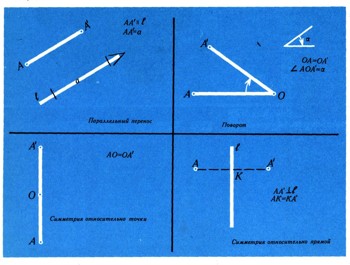

Рис. 10. Правила, по которым точка А переводится в
точку А'.

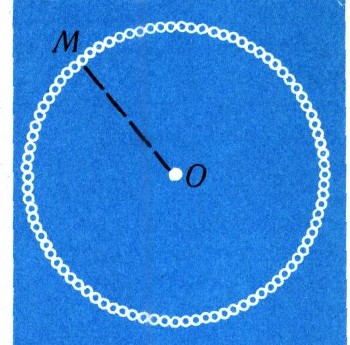

Под фигурой в геометрии понимают совокупность (или множество)
точек; так, окружность с центром О и радиусом r есть
совокупность таких точек М, что ОМ = r (рис. 11);

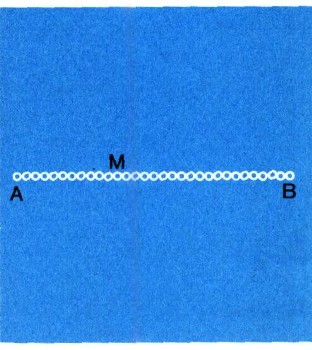

отрезок с концами А и В есть совокупность таких точек

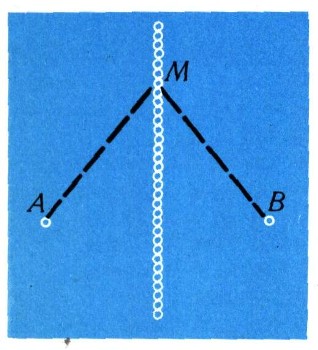

М, что AM + MB =AB (рис. 12); прямую можно
охарактеризовать как совокупность таких точек М, что АМ
= ВМ, где точки А и В заданы (рис. 13).
Рис. 11
Рис. 12
Рис. 13

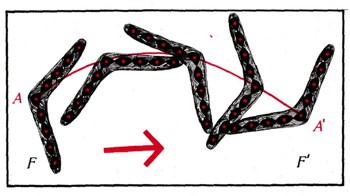

Геометрическое преобразование переводит каждую точку А, входящую
в состав фигуры F, в новую точку А'. При этом совокупность
точек фигуры F переходит в некоторую новую совокупность точек,
образующую фигуру F'. Про фигуру F' говорят, что она
получается рассматриваемым преобразованием из фигуры F
(рис. 14).
Рис. 14
Движения представляют собой простейшие геометрические преобразования
- такие, которые переводят каждую фигуру F в равную ей фигуру
F', т. е. сохраняют форму и размеры фигур. Можно определить
движения как геометрические преобразования, сохраняющие расстояния
между точками: если точки А и В движение переводит
в точки А' и В', то А'B' = АВ.
|
