Министерство образования Российской Федерации

Государственное образовательное учреждение высшего и профессионального образования

«Ижевский Государственный Технический Университет»

Факультет «Инженерно-строительный»

Кафедра «Технология, организация и экономика строительного производства»

Пояснительная записка

к курсовому проекту по дисциплине

«Организация строительного производства»

«Индивидуальный специальный жилой дом с комплексом служб социально-бытового назначения»

Выполнил: Чавкин А.М.

Принял: Папунидзе П.Н.

Ижевск, 2008

Краткая характеристика производственных условий строительства

Объектом организации и планирования является строительство 9этажный индивидуальный специальный жилой дом с комплексом службсоциально-бытового назначения для одиноких престарелых граждан, супружеских пар пожилого возраста и инвалидов.

Место и время начала строительства – г. Чита, ноябрь 2009 года.

Краткая характеристика строящегося объекта:

Строящееся здание имеет размеры в осях 45,5x16,12м.

Пристройка имеет размеры в осях 60х21м.

Ориентация – меридиональная.

Количество этажей - 9 с одноэтажной пристройкой (комплекс социально-бытового назначения.)

Высота типового этажа – 2.8м

Высота пристроенной части – 3.6м

Несущие конструкции:

Жилая часть – панельно-блочные на изделиях серии II-68

Пристройка – каркасно-панельные

Тип фундаментов – ленточно- сборные Ж/б плиты

Вид кровельного покрытия:

Жилая часть – рулонная

Пристройка – эксплуатируемая, совмещенная

Степень огнестойкости - 1

Инженерное оборудование:

-водопровод – хозяйственно-питьевой от городской сети;

-канализация – хозяйственно–бытовая в городскую сеть;

-отопление - центральное водяное от внешнего источника;

-вентиляция – естественная канальная, для кухонь 8 и 9 этажей - механическая;

-горячее водоснабжение – централизованное от внешнего источника;

-электроснабжение осуществляется от городских низковольтных сетей напряжением 380/220В;

-связь и сигнализация– радио и телефон.

-лифт – пассажирский, грузоподъемностью 400кг.

Определение нормативной продолжительности строительства объекта

Нормативная продолжительность определяется по СНиП 1.04.03-85* “Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений”.

Площадь здания: F=а*b=4026

Таблица 1

Нормы задела в строительстве по месяцам, % сметной стоимости.

Площадь	Нормы продолжительности строительства		Нормы задела по месяцам, % сметной стоимости
	Общая	Подготовительный. период	1	2	3	4	5	6	7	8	9
3000	7	1	8	27	42	59	75	92	100
6000	9	1	6	12	26	40	53	66	79	92	100

Интерполируя имеем:

Площадь	Нормы продолжительности строительства		Нормы задела по месяцам, % сметной стоимости
	Общая	Подготовительный. период	1	2	3	4	5	6	7	7,7
4026	7,7	1	7	22	37	53	68	84	93	100

Спецификация сборных элементов

Таблица 2

Спецификация сборных элементов

№ п/п	Наименование элемента	Ссылка на каталог	Объем бетона в 1 элементе, м3(т)	Масса одного элемента т	Коли чество	Общий объем бетона, м3
1	2	3	4	5	6	7
1	Фундамент ленточный ФЛ 12.12-2	Сборник 3.01.ЖГ-2.85 Том1,2,3	0,288	0,720	395	113,76
2	Фундаментный блок стеновой ФБС 12.5.3-т	Сборник 3.01.ЖГ-2.85 Том1,2,3	0,18	0,450	790	142,2
3	Колонна 36.4.4	серии 1-423 вып.3	0,576	1,440	30	17,28
4	Площадка лестничная ЛПФ	Сборник 3.01.ЖГ-2.85 Том1,2,3	0,98	2,46	34	33,32
5	Марш лестничный 2ЛМФ 30.11.15-4С	Сборник 3.01.ЖГ-2.85 Том1,2,3	0,59	1,48	34	20,1
6	Ригель	серия 1.020-1/3 вып.1	1,5	3,75	24	36
7	Панель перекрытия многопуст. ПК60.15	Сборник 3.01.ЖГ-2.85 Том1,2,3-	1,98	4,95	120	237,6
8	Панель перекрытия многопуст. ПК57.15	Сборник 3.01.ЖГ-2.85 Том1,2,3--	1,88	4,7	468	879,84
9	Панель перекрытия многопуст. ПК45.12	Сборник 3.01.ЖГ-2.85 Том1,2,3--	1,19	2,97	144	171,36
10	Стеновая панель НР2-30.29.36-2	Сборник 3.01.ЖГ-2.85 Том1,2,3--	1,92	2,63	48	92,16
11	Стеновая панель НР1-45.29.35-6БЛ	Сборник 3.01.ЖГ-2.85 Том1,2,3--	2,87	3,9	171	1240,27

Календарный план строительства

Календарный план строительства разрабатывается по данным глав сводного сметного расчета стоимости строительства согласно результатам выполненной курсовой работы по экономике строительства и с учетом норм задела.

Технологическую рациональность календарного плана строительства оцениваем по коэффициенту неравномерности:

Коэффициент неравномерности:

 где

 - максимальный объем СМР, тыс. руб.;

 - среднемесячный объем СМР, где

 - суммарный объем СМР, тыс. руб.;

Т – продолжительность строительства, мес.

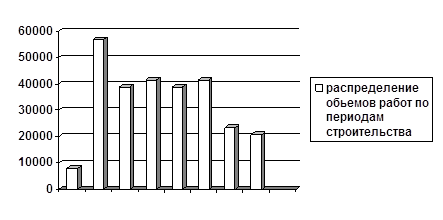

Дифференциальный график выполнения СМР

20721,84

23306,32

41433,46

38843,9

41433,46

38843,9

56742,2

7960,71

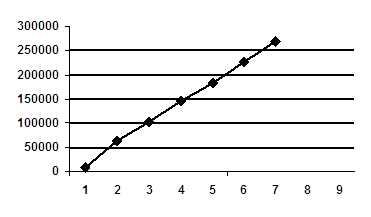

Интегральный график выполнения СМР

Выбор монтажного крана

Кран выбирают в зависимости от габаритов зданий и сооружений; массы и размеров монтируемых элементов; объема работ, условий строительства; наличия электроэнергии и др.

Выбор ведут в следующем порядке: определение типа монтажного крана; выбор крана по основным параметрам; обоснование выбора крана технико-экономическими параметрами.

Тип монтажного крана определяется в зависимости от габаритов здания: для многоэтажных зданий применяются башенные краны, для малоэтажных – самоходные стреловые краны.

Башенные краны выбирают из трех параметров: грузоподъемности, вылет крюка и высоты подъема крюка.

Высота подъема крюка над уровнем стоянки крана:

, где

 – высота здания;

 – запас по высоте для обеспечения безопасности монтажа;

 – высота элемента монтируемого на самой высокой точке;

 – высота строповочного приспособления.

Вылет стрелы определяется по формуле:

Lтр = а/2 + b + с

где: а – ширина кранового пути;

b – расстояние от кранового пути до наиболее выступающей части здания;

с – расстояние от центра тяжести монтируемого элемента до выступающей части здания со стороны крана.

Расстояние от оси вращения крана до ближайшей выступающей части здания должно быть на 0,75 м больше радиуса габарита нижней части крана и на 0,5 м больше радиуса габарита верхней части.

Требуемая грузоподъемность крана:

Q=Qэл+Qпр

где Qэл=4,95 т-вес элемента;

Qnp=0.45 т- вес монтажных приспособлений;

Q=4.95+0.45=5.4т

Руководствуясь этими параметрами, выбираем кран марки крана КБ-503 и, как вариант, кран марки КБ-674.

Характеристики крана КБ-503:

Грузоподъемность при наибольшем вылете – 7,5 тонны

Максимальная грузоподъемность – 10 тонн

Наибольший вылет – 35 метров

Высота подьема при наибольшем вылете и стреле -53м.

Характеристики крана КБ – 674 А:

Грузоподъемность при наибольшем вылете – 10 тонн

Максимальная грузоподъемность – 25 тонн

Наибольший вылет – 35 м

Высота подьема при наибольшем вылете и стреле – 46 м.

Экономическое сравнение монтажных кранов

Стоимость аренды крана КБ-503:

Ац = СМЧ•ТЧ + ΣЕ =900∙935,54+275000=1 116 986р

где Смч - стоимость 1 маш.-ч эксплуатации крана.

Время работы крана на объекте, ч,

Тч =ΣQ/ПK = 4870/5,2=935,54ч

где ΣQ — общая масса элементов, подлежащих монтажу;

Пк — средняя часовая производительность крана.

Единовременные затраты

ΣE = E1+Е2У+ЕЗДп = 150000+40000+1000∙85=275000р

где E1— стоимость перебазировки крана;

Е2— стоимость замены основной стрелы, установки дополнительного гуська или балочной стрелы;

У — количество замен и установок;

Е3 — стоимость устройства 1 м подкранового пути, полосы движения или фундамента под приставной кран;

Дп — протяженность подкрановых путей, полос движения (для пневмоколесных кранов) или количество фундаментов.

Общая масса элементов Q подсчитывается по схеме здания.

Стоимость аренды крана КБ – 674 А:

Ац = СМЧ•ТЧ + ΣЕ =850∙885,45+275000=1 027 632,5р

Время работы крана на объекте, ч,

Тч =ΣQ/ПK = 4870/5,5=885,45ч

Единовременные затраты

ΣE = E1+Е2У+ЕЗДп = 150000+40000+1000∙85=275000р

Учитывая определенную таким образом стоимость аренды, выбирается наиболее целесообразный вариант.

Экономически выгоднее принять для монтажа башенный кран КБ-674 А.

Длина подкрановых путей:

Lп.п.= lкр +Hкр+2lтор.+2lтуп.,

Где lкр. =30м расстояние между крайними стоянками крана;

Hкр= 7,5м-база крана; lтор=1,5м-тормозной путь; lтуп=0,5м-расстояние от рельсов до тупиков.

Lп.п.=30+7,5+2x1,5+2x0,5=43,5м

Принимаем длину подкрановых путей кратно 6,25м, следовательно Lп.п.=50м

Опасные зоны крана (СНиП 12-04-2002.. Безопасность труда в строительстве. Часть 2. Строительное производство):

1. Монтажная зона - пространство, где возможно падение груза при установке и закреплении элементов. Она равна контуру здания+7 м (при высоте здания свыше 20 м).

2. Зона обслуживания краном – пространство, описываемое радиусом, равным максимально необходимому вылету стрелы в данной стоянке.

3. Зона перемещения груза – пространство, описываемое радиусом максимального рабочиго вылета стрелы + половина длины самого длинного перемещаемого груза. =38м.

4.Опасная зона работы крана:

, где

 - максимальный рабочий вылет стрелы;

 - половина длины наибольшего перемещаемого груза;

(дополнительное расстояние для безопасной работы);

Для монтажа пристройки применяем кран марки СКГ 40/63.

Характеристики крана СКГ 40/63:

Грузоподъемность при наибольшем вылете – 6,3 тонны

Максимальная грузоподъемность – 40 тонн

Наибольший вылет – 19,2 м

Высота подьема при наибольшем вылете и стреле – 23 м.

Опасные зоны крана (СНиП 12-04-2002.. Безопасность труда в строительстве. Часть 2. Строительное производство):

1. Монтажная зона - пространство, где возможно падение груза при установке и закреплении элементов. Она равна контуру здания+5 м (при высоте здания до 20 м).

2. Зона обслуживания краном – пространство, описываемое радиусом, равным максимально необходимому вылету стрелы в данной стоянке.

3. Зона перемещения груза – пространство, описываемое радиусом максимального рабочиго вылета стрелы + половина длины самого длинного перемещаемого груза. =22,2м.

4.Опасная зона работы крана:

, где

 - максимальный рабочий вылет стрелы;

 - половина длины наибольшего перемещаемого груза;

(дополнительное расстояние для безопасной работы);

Описание методов производства работ

До начала основного периода строительства должны быть выполнены работы подготовительного периода, в состав которого входит:

а) создание заказчиком геодезической разбивочной основы для строительства;

б) очистка территории, предварительная планировка строительной площадки, устройство инженерных сетей, размещение временных зданий и сооружений, устройство дорог. Окончательная планировка площадки производится в период работ по благоустройству территории.

в) отрывка траншей под коммуникации и отрывка котлована под фундаменты производится Экскаватором Э-651.

Срезку растительного слоя и планировку территории производим бульдозером Д-493А на базе трактора С-100. Обратную засыпку траншей и устройство временных дорог производим бульдозером Д-493А на базе трактора С-100. Основной период строительства:

Монтаж конструкций здания, устройство фундамента, монтаж остальных сборных железобетонных элементов производится с помощью башенного крана КБ-674А, и СКГ-40/63 для пристроенной части.

Для производства сварочных работ используется сварочный аппарат для дуговой сварки СТШ-250 (СТШ-500).

Для производства кровельных работ применяются следующие машины и механизмы:

башенный кран КБ-674А (для производства кровельных работ высотной части здания, для подъема материалов и оборудования, необходимых для производства кровельных работ);

компрессоры для подачи сжатого воздуха;

форсунки-распылители для нанесения мастики на основание;

машина для подогрева, перемешивания и подачи мастик на кровлю СО-100А;

машина для удаления воды с основания кровли СО-106;

машина для сушки основания кровли СО-107.

автогудронатор на базе автомобиля ЗИЛ-130.

Для устройства цементной стяжки при устройстве кровли в здании применяются растворонасос СО-10.

Малярные составы наносятся при помощи электрокраскопультов СО-61

При выполнении штукатурных работ используется растворонасос СО-10

Построение сетевого графика

К расчету сетевого графика можно приступать после определения продолжительности работ. Последовательность расчета сетевого графика:

1. Назначение технологических зависимостей между работами по условиям технологии производства работ;

2. Определение расчетных зависимостей между отдельными работами;

3. Определение временных параметров работ (прямой и обратный ход расчета, определение резервов времени). Полученная расчетом проектная продолжительность монтажа не должна превышать нормативной продолжительности. Рассчитанный сетевой график строится в масштабе времени, руководствуясь данными календаря.

График потребности в рабочих кадрах, вычерчивается под сетевым графиком в осях: продолжительность - численность рабочих в том же масштабе, что и сетевой график. Критерием оптимальности графика потребности в рабочих кадрах является коэффициент неравномерности , который определяется следующим образом:

, где

 - наибольшее количество рабочих;

 =32- среднесписочное количество рабочих, где

 - кол-во рабочих при производстве каждого вида работ;

 - продолжительность производства каждого вида работ;

 - проектная продолжительность производства СМР.

Разработка графика потребности в строительных машинах

Таблица 5

График потребности в строительных машинах

№ п/п	Наименование, марка машин и механизмов	Кол-во	Мощность ед., кВт	Продолжительность пребывания на стройплощадке	Приведенная мощность, кВт	Среднесуточное количество машин и механизмов по месяцам
						1	2	3	4	5	6	7	8	9
1	2	3	4	5	6	7
1	Бульдозер Д-493А на базе трактора С-100	1	80	4	0,89
2	Экскаватор "обратная лопата" Э-651, q=0,65 м3	2	74	3	1,7
3	Самоходный кран СКГ-40	1	75	7	2,1
4	Башенный кран КБ-674А	1	97	56	20,89
5	Бетоносмеситель	1	9	7	0,24
6	Эл.сварочный аппарат	1	20	4	0,31
7	Кран трубоукладчик ТГ 123	1	117.8	4	1,81
8	Растворонасос СО 10	1	4	9	0,14
9	Краскопульты	8	0,125	5	0,02
					28,1

Разработка объектного стройгенплана

Расчет потребности во временных зданиях санитарно-бытового назначения. Потребность в административных и санитарно-бытовых зданиях определяем из расчета численности персонала.

Численность рабочих в наиболее многочисленную смену:

рабочие – 50 чел.

ИТР и служащие – 10 чел.

Требуемая площадь по этим видам зданий:

, где

 - нормативный показатель площади (норма) для каждого вида зданий;

 - расчетная численность обслуживаемого контингента по данному виду здания.

Таблица 6

Ведомость расчета инвентарных временных зданий санитарно-бытового и административного назначения

№ п/п	Наименование зданий	Расчетная обслу живаемая численность, чел.	Норма на 1 чел., м2	Расчетная площадь, м2	Шифр типового проекта здания	Размеры в плане, м	Кол-во зданий	Принятая по проекту площадь, м2
1	2	3	4	5	6	7	8	9
1	Контора	6	4,00	24	УТС 420-02	6,0х4,0	1	24
2	Диспетчерская	2	7,00	14	УТС 420-02	3,0х5,0	1	15
3	Помещение для приема пищи	25 (50% от 50)	0,25	6,5	ПК-8	3,0х4,0	1	12
4	Гардеробные	50	0,50	25	УТС 420-04	5,0х5,0	1	25
5	Душевые	15 (30% от 50)	0,82	12,3	УТС 420-03	5,0х3,0	1	15
6	Уборные М Ж	40 10	0,07 0,14	2,8 1,4	УТС 420-01	2,0х3,0	1	6
7	Умывальная	50	0,06	3,0	УТС 420-03	2,0х2,0	1	4,0
8	Сушилка	50	0,2	10,0	УТС 420-03	2,5х4,0	1	10,0
9	Помещение для обогрева рабочих	50	0,1	5,0	УТС 420-04	2,0х3,0	1	6,0

Расчет площадей складов и навесов

Площади закрытых складов и навесов определяются по формуле:

, где

 - годовой объем СМР по объекту, млн. руб.;

 - удельная норма площади на 1 млн. руб

Запас материалов, подлежащих хранению на складе:

, где

 - общая потребность в материале;

 - время потребления материала в днях по графику;

 - норма запаса материала в днях;

 - коэффициент неравномерности поставки материалов на склад;

 - коэффициент неравномерности потребления материалов;

Площадь складских территорий:

, где

 - норма хранения материалов на 1 м2 площади склада с учетом проходов и проездов.

Таблица 7

Ведомость площадей закрытых складов и навесов

№ п/п	Наименование зданий	Годовой объем СМР по проекту, млн. руб.	Норма на 1 млн. СМР, м2	Расчетная площадь, м2	Размеры в плане по проекту	Принятая площадь, м2	Тип склада (конструктивная характеристика)
1	2	3	4	5	6	8	9
1	СМТ отапливаемый (хранение химикатов, красок, олифы, паркета, спецодежды, обуви, канцпринадлежностей, москательных материалов)	279,08	0,18	51,5	6х9	54	Контейнерное УТС 420-03-31
2	СМТ неотапливаемый (хранение теплоизоляционных изделий, клея, фанеры,электропроводов, скобяных изделий)	279,08	0,23	64,2	6х6	72	Контейнерное УТС 420-03-31
3	Навес для хранения гидроизоляционных материалов, асбестоцементных листов	279,08	0,37	103,1	6х6	108	Контейнерное УТС 420-03-31

Таблица 8

Ведомость площадей открытых складов

№ п/п	Наименование материалов и изделий	Ед. изм.	Количество материалов, необходимое для стр-ва	Суточный расход	Принятый запас на ед.имз.	Нормативный запас, дн.	Норма склада на ед. изм., М2	Расчетная площадь, М2	Принятая площадь, М2
1	2	3	4	5	6	7	8	9	10
1	Марши лестничные	м3	20,1	2,23	4,46	2	2,5	11,2	15
2	Площадки лестничные	м3	33,32	3,7	11,1	3	2,5	27,8	30
3	Плиты перекрытий и покрытий	м3	1288,8	117,2	586	5	2	1172	1188
4	Стеновые панели	м3	1332,43	74,0	370	5	1	370	384
5	Плиты балконные	м3	51,52	5,72	17,16	3	2,5	42,9	48

Расчет потребности в водоснабжении

Временное водоснабжение стройплощадки осуществляем от действующих водопроводов.

Суммарный расход воды:

, где

 — соответственно расходы воды на производственные, технологические, хозяйственно-бытовые и противопожарные цели, л/с.

Расчетный секундный расход воды в л/с для строительной площадки:

на производственные нужды

на технологические нужды



на хозяйственно-питьевые нужды

, где

 — количество машин и оборудования;

 - удельный расход воды на соответствующий измеритель;

 - коэффициент часовой неравномерности потребления воды (на обслуживание машин и оборудования );

 - количество часов работы, к которым отнесен расход воды;

 - объем строительных работ, потребляющих воду;

 - удельный расход воды на единицу объема;

 - коэффициент часовой неравномерности потребления воды ( при строительных работах,  при приготовлении бетонов и растворов);

 - количество работающих в максимальную смену, чел.;

 - удельный расход на работающего в смену;

Минимальный расход воды для противопожарных целей определяем из расчета одновременного действия двух струй из гидрантов по 5 л/с на каждую струю: (при площади застройки до 10 га).

Суммарный расход воды:

Диаметры временного и противопожарного водопроводов:

, где

 - расчетный расход воды, л/с;

 - скорость движения воды в трубах, м/сек (для временных водопроводов).

Для водопровода равен:

Принимаем: .

Таблица 8

Ведомость потребности в водоснабжении

№ п/п	Потребитель	Ед. изм.	К-во потребл. в сутки, n	Удельный расход воды, q, л	Коэффициент часовой неравномерности водопотребления, k=1,5; 1,25	Число часов водопотребления в сутки, t	Расход воды, л/сек.
1	2	3	4	5	6	7	8
	Производственные нужды						0,42
1	Бульдозер Д-493А	маш.-час.	16	40	1,5	16	0,017
2	Экскаватор Э-651	маш.-час	60	15	1,5	16	0,023
3	Асфальтоукладчик Д-150А	маш.-час	280	15	1,5	16	0,11
4	Каток ДУ-35А	маш.-час.	280	15	1,5	16	0,11
5	Кран СКГ-40	маш.-час.	1530	4	1,5	16	0,16
	Технологические нужды						2,843
6	Приготовление цементного раствора	маш.-час	224	200	1,25	16	0,97
7	Штукатурные работы	м2	8141	8	1,5	16	1,70
8	Малярные работы	м2	5170	1	1,5	16	0,15
9	Посадка деревьев	1 дерево.	15	60	1,5	16	0,023
	Хозяйственно-питьевые нужды						0,007
10	Работающие	чел.	50	5	1,5	16	0,007
11	Противопожарные цели						10
							Σ=13,27

Расчет потребности во временном электроснабжении

Электроснабжение строительной площадки осуществляется от стационарных источников электроэнергии воздушными или кабельными линиями с использованием трансформаторов. Электроэнергия на стройплощадке расходуется: на производственные (технологические), на питание электродвигателей машин, механизмов и установок на освещение (внутреннее — помещений; наружное — стройплощадки в целом).

Общая потребность в электроэнергии стройплощадки может быть установлена в виде мощности общей трансформаторной подстанции в кВ·А.

Требуемая мощность трансформатора рассчитывается по формуле:

, где

 - коэффициент, учитывающий потери мощности в сети;

 - силовая мощность машины или установки, кВт;

 - требуемая мощность на технологические нужды, кВт;

 - требуемая мощность на внутреннее освещение помещений, кВт;

 - требуемая мощность на наружное освещение, кВт;

 - коэффициенты спроса, зависящие от количества потребителей (для числа электродвигателей до 5 шт. - ; 6-8 шт. - ; 8 шт. - ); для технологических потребителей в среднем ; для внутреннего освещения ; для наружного освещения ;

— коэффициент мощности (в среднем равен 0,7 — для электродвигателей и для технологических потребителей (электросварка, прогрев и т.д.) равен 0,8).

Таблица 9

Ведомость потребности в электроэнергии

№ п/п	Потребители электроснабжения	Ед. изм.	К-во	Удельная мощность на ед. изм., кВт	Коэф-т спроса, К	Коэффициент мощности,	Транспортная мощность, P, кВт
1	2	3	4	5	6	7	8
	Силовые токоприемники, электродвигатели
1	Кран КБ-674А	шт.	1	97	0,15	0,5	29,1
2	Кран СКГ-40	шт.	1	75	0,35	0,5	52,5
3	Электросварочные аппараты	шт.	1	20	0,35	0,4	17,5
4	Краскопульты	шт.	10	0,125	0,15	0,6	0,3
5	Шлифовальная машина СО-91	шт.	8	3	0,1	0,7	3,4
6	Бетоносмеситель	шт.	1	9	0,15	0,6	2,25
							105,05
	Освещение внутреннее
7	Административные, бытовые помещения	м2	82	0,015	0,3	1	0,37
8	Склады закрытые	м2	126	0,015	0,3	1	0,57
9	Навесы	м2	108	0,003	0,35	1	0,11
10	Уборные и душевые	м2	21	0,003	0,3	1	0,02
	Освещение наружное
11	Зона производства механизированных земляных работ	100 м2	19,9	0,08	1	1	1,59
12	Главные проходы и проезды	100 м2	6,5	0,5	1	1	3,25
13	Открытые складские площадки	100 м2	16,7	0,3	1	1	5,01
14	Охранное освещение территории строительства	100 м2	32,9	0,015	1	1	0,5
							10,35
	Итого						116,47

Требуемая мощность трансформаторной подстанции:

Принимаем подстанцию СКТП-180-6(10)/04 мощностью 180 кВ·А. Размеры в плане 2,73 х 2,0 м. Конструктивное решение – закрытая конструкция.

Определяем число прожекторов, необходимых для освещения участка монтажа ж/б конструкций площадью:

N=q*E*k*S/P=0,25*20*1990/3000=4 шт.

где q=0,25Вт/(м*лк) – удельная мощность;

Е=20 лк средняя освещенность участка монтажа;

S= 1990 м2 – площадь объекта;

Р= 3000 Вт – мощность лампы прожектора ПЗС – 35.

Требуемое количество прожекторов для освещения главных проходов и проездов, где Е=2 лк;

N=q*E*k*S/P=0,25*2*4026/3000=1 шт.

Требуемое количество прожекторов для охранного освещения объекта, где Е=5 лк;

N=q*E*k*S/P=0,25*5*3290/3000=2 шт.

Расчет технико-экономических показателей

Нормативная продолжительность строительства – 165 дней.

Проектная продолжительность строительства – 164 дней.

Общая площадь здания – 4026 м2

Строительный объем здания –24297 м3.

Базисная сметная стоимость строительства:

- всего – 303960,19 тыс. руб.

- в т. ч. СМР – 279075,56 тыс. руб.

Проектные трудозатраты – 6687 чел.-дн.

Удельные трудозатраты на 1м3– 0,28 чел-дн./м3

Выработка в руб. на 1 чел.-дн.:

, где

 - стоимость СМР по итогу сводного сметного расчета, руб;

 - сумма проектных трудозатрат, чел.-дн.

Энерговооруженность труда в кВт на 1 рабочего:

, где

 - приведенная мощность (по графику потребности в строительных машинах), кВт;

 - среднесуточная численность рабочих, занятых на выполнении СМР (по графику потребности в рабочих кадрах, чел;

 - коэффициент мощности неучтенных средств малой механизации;

Экономический эффект от сокращения продолжительности строительства для подрядной организации:

;

 - условно-постоянная доля накладных расходов;

 - норма накладных расходов, %;

 -

коэффициент, учитывающий, накладные расходы;

 -

коэффициент, учитывающий плановые накопления, где

 - норма плановых накоплений, %;

 - проектная продолжительность строительства;

 - нормативная продолжительность строительства.

Коэффициент использования территории стройплощадки:

 - площадь объектов на стройплощадке;

 - площадь стройплощадки.

Список литературы

1.         ТЕР. Сборник 1. Земляные работы. – М.: 2001.

2.         ТЕР. Сборник 7. Бетонные и железобетонные изделия. – М.: 2001

3.         ТЕР. Сборник 10. Деревянные конструкции. – М.: 2001

4.         ТЕР. Сборник 11. Полы. – М.: 2001

5.         ТЕР. Сборник 12. Кровли. – М.: 2001

6.         ТЕР. Сборник 15. Отделочные работы. – М.: 2001

7.         ТЕР. Сборник 16. Трубопроводы внутренние. – М.: 2001

8.         ТЕР. Сборник 19. Газоснабжение. – М.: 2001

9.         ТЕР. Сборник 22. Водопровод наружные сети. – М.: 2001

10.      ТЕР. Сборник 23. Канализация наружные сети. – М.: 2001

11.      ТЕР. Сборник 24. Теплоснабжение наружные сети. – М.: 2001

12.      ТЕР. Сборник 26. Автодороги. – М.: 2001

13.      ТЕР. Сборник 47. Озеленение. – М.: 2001

14.      СНиП 12-04-2002.. Безопасность труда в строительстве. Часть 2. Строительное производство

15.      СНиП 1.04.03-85*. Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений. – М.: АПП ЦИТП Госстроя СССР, 1991.

16.      СНиП 2.01.01-82. Строительная климатология и геофизика./ Госстрой России. – М.: Стройиздат, 2000.

17.      СНиП 3.01.01-85*. Организация строительного производства. – М.: ГП ЦПП Минстроя России, 1996.

18.      Дикман Л.Г. Организация и планирование строительного производства. – М.: Высш. шк., 1988.

19.      Каталог сборных железобетонных изделий. – Глазов: Глазовская типография УР, 1993.

20.      Снежко А.П., Батура Г.М. Технология строительного производства. Курсовое и дипломное проектирование: Учеб. Пособие. – К.: Выща школа, 1991.

21.      Станевский В.П., Моисеенко В.Г., Колесник Н.П., Кожушко В.В. Строительные краны: Справочник. – К., Будивэльнык, 1989.

22.      Тарануха Н.Л., Кислякова Ю.Г., Папунидзе П.Н. Методические указания к разработке курсового проекта по организации и планированию строительного производства для студентов специальности 29.03. – Ижевск: ИжГТУ, 2003.
