Лабораторная работа

Тема: Диодные ограничители

Цель: Исследовать работу диодных ограничителей.

Ход работы:

Рисунок 1 - Схема диодного ограничителя по min или снизу.

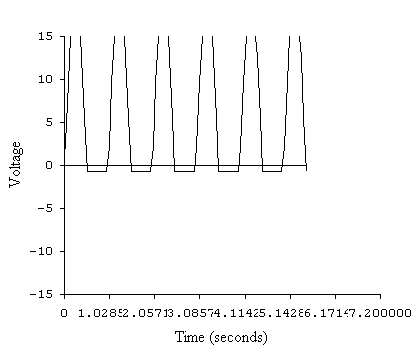

Рисунок 2 - Осциллограмма ограничения отрицательной половины входного напряжения на уровне - 0,6 В.

Рисунок 3 - Схема диодного ограничителя по min или снизу.

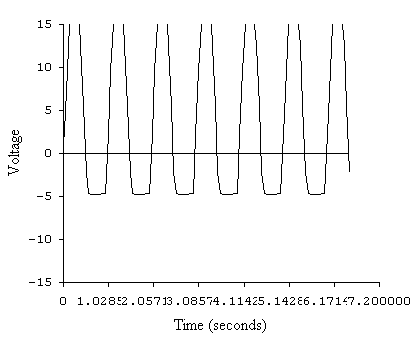

Рисунок 4 - Осциллограмма ограничения входного напряжения на уровне - 4 В.

Рисунок 5 - Схема диодного ограничителя по min или снизу.

Рисунок 6 - Осциллограмма ограничения входного напряжения на уровне 4 В.

Рисунок 7 - Осциллограмма ограничения положительной на 0,6 В и отрицательной на - 0,6 В половины входного напряжения.

Рисунок 8 - Осциллограмма ограничения положительной половины входного напряжения на уровне 2 В и отрицательной половины входного напряжения на уровне - 4 В.
