Лабораторная работа: Дорожные испытания автомобилей

Федеральное агентство по образованию

Министерство образования и науки Российской Федерации

Московский Государственный Открытый Университет

Чебоксарский институт (филиал)

Кафедра

"АВТОМОБИЛИ И АВТОМОБИЛЬНОЕ ХОЗЯЙСТВО"

Лабораторная работы по автомобилям

Выполнил Иванов С.В.

Учебный шифр 705183

Курс 4, очного отделения

Проверил Мазяров В.П.

2008

Лабораторная работа 1.

Дорожные испытания автомобиля с целью определения основных показателей эксплуатационных свойств.

Цель работы: Определить динамические качества автомобиля при разгоне и затухающем движении, топливную экономичность при различных скоростях движения.

Оборудование и приборы:

1. Автомобиль ВАЗ-11183.

2. Рулетка (20 м).

3. Секундомер.

4. Вешки.

Техническая характеристика автомобиля

Модель автомобиля ВАЗ-11183

Полная масса, кг 1555

Масса снаряженного автомобиля, кг 1080

База, мм 2470

Колея передних колес, мм 1430

Колея задних колес, мм 1410

Дорожный просвет, мм 160

Максимальная скорость, км/ч 170

Контрольный расход топлива при 4 скорости 60 км/ч, л/100 км

Двигатель ВАЗ-21114-50

Рабочий объем цилиндров, л 1, 596

Марка бензина“Премиум-95”

Максимальная мощность, кВт (л. с) 59,5(81)

Максимальный крутящий момент при120 п=2400-2600 мин"1, Н м

Таблицы и результаты испытания

Затухание движения автомобиля

№№ опытов направление движения		Изменение скорости км/ч
№№ опытов направление движения		от 60 до 50	от 50 до 40	от 40 до 30	от 30 до 20	от 20 до 10	от 10 доО
1 прямо	Показания секундомера нарастающим итогом , с	9,2	17,8	28	39,3	52	64,7
1 прямо	Время уменьшения скорости на 10 км/ч,c	9,2	8,6	10,2	11,3	12,7	12,7
1 обратно	t, нарастание, с	10,7	20,5	31,8	43,3	56,4	69,9
1 обратно	, с	10,7	9,8	11,3	11,5	13,1	13,5
Среднее		9,95	9,2	10,75	11,4	12,9	13,1

Разгон автомобиля

№№ опытов, направление		Изменение скорости, км/ч
№№ опытов, направление		0...10	10... 20	20...30	30...40	40...50	50...60
1 прямо		2,1	3	6,1	7,6	12,1	14,7
1 прямо	, с	2,1	0,9	3,1	1,5	4,5	2,6
1 обратно		3,6	5,2	7,8	9,9	13,6	17
1 обратно	, с	2	1,6	2,6	2,1	3,7	3,4
Среднее		2	1,25	2,85	1,8	4,1	3

Расход топлива на 100 км

	Скорость движения автомобиля, км/ч
	20	30	40	50
Расход топлива на 100 км , л/100 км	6,2	5,6	5	6

Результаты испытания автомобиля при затухающем движении

Интервал скорости, км/ч	Средняя скорость, км/ч	Время, с	Замедление, м/с
60...50	55	9,95	0,28
50...40	45	9,2	0,3
40...30	35	10,75	0,26
30... 20	25	11,4	0,24
20...10	15	12,9	0,21
10...0	5	13,1	0,21

Результаты испытания автомобиля при разгоне

Интервал скорости, км/ч	, С	Средняя скорость, км/ч	Ускорение j м/с2	Касательная сила тяги , кг(Н)	Динамический фактор D
0...10	2	5	1,38	2793	0,18
10... 20	1,25	15	2,22	4208	0,27
20...30	2,85	25	0,97	2105	0,14
30...40	1,8	35	1,54	3097	0,2
40...50	4,1	45	0,67	1655	0,1
50...60	3	55	0,92	2121	0,13

Результаты испытания автомобиля при торможении

Скорость VH, км/ч	Время торможения t, с	Путь торможения ST, м
30	1,3	4,5

Дорожные испытания автомобиля с целью определения эффективности тормозного управления.

Цель работы: определить показатели эффективности тормозного управления и устойчивости движения автомобиля при торможении и сделать оценку состояния в соответствии с ГОСТ Р 51709-2001

Оборудование и приборы:

- Автомобиль ВАЗ-21093

- Измеритель эффективности тормозных систем "Эффект".

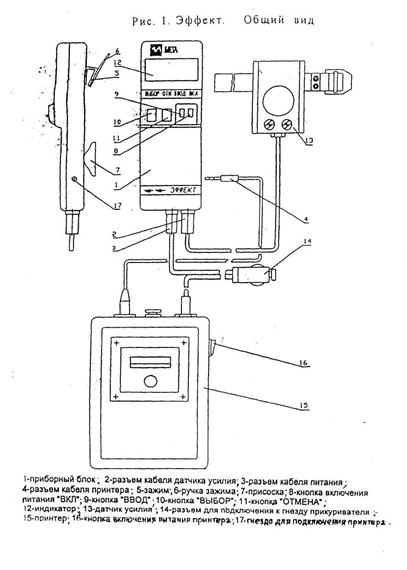

Ознакомление с назначением и устройством прибора

Прибор предназначен для проверки технического состояния основных тормозных систем транспортных средств (ТС) методом дорожных испытаний по ГОСТ 51709-2001. Прибор определяет, в соответствии с ГОСТ установившееся замедление Jycт, пиковое значение усилия нажатия на педаль Рпм, длину тормозного пути St, время срабатывания тормозной системы tcp, начальную скорость торможения Vo и линейное отклонение ТС при торможении. Прибор также производит перерасчет нормы тормозного пути St к реальной начальной скорости торможения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Диапазон контролируемых параметров

установившееся замедление Jуст м/с2 0-9,5

усилие нажатия на педаль Рпм, кГс10-100

тормозной путь St, м 0-50

начальная скорость торможения Vo, км/ч 20-50

пересчитанная норма тормозного пути St*,m 0-50

время срабатывания тормозной системы tcp, c 0-3

линейное отклонение при торможении, м 0-5

Напряжение питания, В 12+2

Потребляемая мощность, Вт, не более 2

Габаритные размеры прибора,

электронный блок 205x75x50 мм

датчик усилия 135x95x70 мм

Масса прибора,

электронный блок 0,3 кг

датчик усилия 0,5 кг

Диапазон рабочих температур 10: +40 С

Средний срок службы 6 лет

В приборе предусмотрено:

- вывод результатов измерений на печатающее устройство;

- подключение компьютера типа NOTEBOOK и передача информации в процессе торможения (усилие нажатия на педаль, линейное отклонение, замедление) по каналу связи RS 232.

3. Порядок выполнение работ.

Работу с прибором осуществляет один оператор.

Включить прибор кнопкой "ВКЛ". Включить принтер. На индикаторе прибора появиться надпись: "НАГРЕВ". В течении некоторого времени (не более 5 минут) прибор производит термостабилизацию входящих в его состав узлов. Затем на индикаторе появляется сообщение: "НОМЕР ТС" Ввести трехзначный номер ТС. Набор номера начинается со старшей цифры кнопкой "ВЫБОР". Выбрать значение старшей цифры. Нажать кнопку "ВВОД" и т.д.

3.2.1. На индикаторе прибора появляется сообщение ХАРАК-КА ТС - М 1 Нажатием кнопки "ВЫБОР" выбрать категорию ТС, соответствующую проверяемому транспортному средству в соответствии с ГОСТ 25478-91.

3.2.2. Нажать кнопку "ВВОД". Выбранная категория ТС будет введена в память прибора.

На индикаторе добавится надпись: "ОД" - одиночное ТС.

Кнопкой "ВЫБОР" можно изменить тип ТС на "АП"-автопоезд.

3.2.5. Выбрать кнопкой "ВЫБОР" тип ТС, соответствующий проверяемому ТС.

Подтвердить свой выбор нажатием кнопки "ВВОД".

3.2.6. На индикаторе добавится сообщение: "СН" - в снаряженном состоянии.

3.2.7. Кнопкой "ВЫБОР" можно изменить характеристику ТС на "ПМ" - полной массы.

3.2.8. Выбрать кнопкой "ВЫБОР" характеристику ТС, соответствующую проверяемому ТС. Подтвердить свой выбор нажатием кнопки "ВВОД".

3.2.9. На индикаторе добавиться сообщение: ">81"

3.2.10. Кнопкой "ВЫБОР" выбрать год изготовления ТС в соответствии с сообщениями на индикаторе: ">81" - дата изготовления после 1.01.81 г "< 81" - дата изготовления до 1.01.81 г.

3.2.11. Подтвердить свой выбор нажатием кнопки "ВВОД"

ПРИМЕЧАНИЕ: Вернуться к предыдущему пункту режима настройки, можно нажав кнопку "ОТМЕНА".

3.3. На индикаторе появит. ся надпись: "РАБОТА" Этот режим включает в себя:

-основной режим работы (работа по проверке ТС)

-режим проверки работоспособности датчиков замедления, линейного отклонения и датчика усилия.

Если нажать кнопку "ВЫБОР", прибор входит в режим индикации показаний датчиков:

Л - датчик замедления J2 - датчик линейного сохранения F - датчик усилия Кнопкой "ОТМЕНА" можно выйти из режима проверки датчиков.

3.4. Основной режим работы.

Когда на индикаторе сообщение "РАБОТА", нажать кнопку "ВВОД". Появится одно из трех сообщений: "НАКЛОН НАЗАД", "НАКЛОН В НОРМЕ", "НАКЛОН ВПЕРЕД". Для нормальной установки прибора необходимо, изменяя его положение, добиться на индикаторе сообщения "НАКЛОН В НОРМЕ". После появления этого сообщения прозвучит звуковой сигнал. Нажать кнопку "ВВОД". Затем водитель производит разгон ТС до скорости 40 км/час и тормозит, причем торможение должно осуществляться в режиме экстренного полного торможения при однократном воздействии на орган управления. В процессе торможения не допускается корректировка траектории движения ТС, если этого не требует обеспечение безопасности испытаний. Торможение производится с отсоединенным от трансмиссии двигателем, а также отключенных приводах дополнительных ведущих мостов и разблокированных трансмиссионных дифференциалах, если это предусмотрено конструкцией ТС. После полной остановки автомобиля снять воздействие на педаль тормоза.

3.5. На индикаторе появится сообщение: "РЕЗУЛЬТАТЫ ПРОВЕРКИ ТС"

Нажать кнопку "ВВОД".

На индикаторе появится сообщение: "ХАРАКТЕРИСИКА ТС"

В нижней строке будут значения, соответствующие проверяемому ТС, введенные в режиме настройки исходных данных.

3.5.3. Нажать кнопку "ВВОД", На индикаторе появится надпись: НОМЕР ТС XXX где XXX - номер ТС, введенный перед началом измерения.

3.5.4. На индикаторе появятся значения: Si - измеренное значение длины тормозного пути Sn - пересчитанная норма тормозного пути

Нажать кнопку "ВВОД".

На индикаторе появятся значения: J - установившееся замедление Vo-начальная скорость торможения

Нажать кнопку "ВВОД".

На инбдикаторе появятся значения: t - время срабатывания тормозной системы F-усилие нажатия на педаль

Нажать кнопку "ВВОД".

На индикаторе появится значение линейного отклонения.

Кнопкой "ОТМЕНА" можно вернуться к индикации предыдущих параметров.

3.5.12. Для распечатки протокола измерений нажать на кнопку "ВВОД". На индикаторе появится сообщение: "ВЫВЕСТИ ПРОТОКОЛ? "

При положительном ответе нажать кнопку "ВВОД". При отрицательном ответе нажать кнопку "ОТМЕНА". На индикаторе появляется сообщение: "РЕЗУЛЬТАТЫ ПРОВЕРКИ ТС". Нажатием кнопки "ВВОД" можно повторить просмотр результатов. При нажатии кнопки "ОТМЕНА" прибор переходит в режим "РАБОТА".

"Примечание. П.3.5.12. будет выполняться, если к прибору подключено печатающее устройство.

3.5.13. Текущие значения показания датчиков замедления, усилия нажатия на педаль, ускорения линейного отклонения во время торможения, а также результаты измерения можно передать и сохранить в виде файла в компьютере, подключив его к прибору через разъем 4 для подключения принтера. В дальнейшем их можно просмотреть и обработать.

Результаты измерений могут быть представлены в цифровом или графическом виде, наглядно показывающем динамику изменения замедления, усилия нажатия на педаль и линейное отклонение в процессе торможения ТС. Для реализации этой возможности необходимо получить дополнительную информацию на дискете у завода-изготовителя или в сервисных центрах НПФ "МЕТА".

При использовании прибора в технической сети диагностического контроля результаты измерений передаются в базу данных компьютера.

Сводная таблица испытаний:

№ опыта							Мин. откл., м
1	7,0	12,6	8,26	40,6	0,37	46	1,48
2	0,8	1,3	9,93	9,8	6,97	60	2,47
3	6,3	12,0	8,97	38,4	0,22	48	0,38
Среднее значение	6,65	12,3	8,61	39,5	0,29	47	0,93
ГОСТ Р 51709-2001		_		40

Номер ТС – 093

Характеристика ТС –М1

Категория ТС – ОД

Полная масса – 1370 кг

Вывод: тормозное управление испытываемого автомобиля ВАЗ-21093 соответствует ГОСТ Р 51709-2001 по всем параметрам (тормозной путь

6,65, установившееся замедление 8,61; время срабатывания тормозной системы 0,29; удельная тормозная сила 47).
