Лабораторная работа: Випробування відцентрового насоса з використанням витратомірів та лічильників рідини різних видів

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

СУМСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ

Кафедра прикладної гідроаеромеханіки

ЗВІТ

З лабораторної роботи

„Випробування відцентрового насоса з використанням витратомірів та лічильників рідини різних видів”

з курсу: „Контроль та вимірювання параметрів рідин та газу”

для студентів напряму: 6,000008 „Енергоменеджмент”

профілізації: „Електроенергетичні системи”

СумДУ 2005р.

Лабораторна робота

Тема: „Випробування відцентрового насоса з використанням витратомірів та лічильників рідини різних видів”

Мета роботи:

-ознайомитися на практиці з конструкцією та принципом дії витратоміра змінного перепаду тиску;

-ознайомитися на практиці з конструкцією та принципом дії тахометричного турбінного лічильника кількості води;

-ознайомитися на практиці з конструкцією та принципом дії ультразвукового портативного витратоміра – лічильника рідини марки „Взлет – ПР”;

-експериментальним шляхом одержати енергетичні характеристики відцентрового насоса марки 2К6б та порівняти їх з відомим паспортними енергетичними характеристиками цього насоса;

-зробити висновки щодо точності виміру витрат за допомогою різних приладів;

Хід роботи

Обробка результатів експериментів

Витрата насоса в данній роботі визначаеться за допомогою витратоміра змінного перепаду тиску з камерним звужуючим пристроем типу „діафрагма” і розраховується за формулою:

де с- коефіцієнт звужуючого пристрою =0,00002656

-перепад тиску на звужуючому пристрої, що вимірюється диференціалбним манометром, Па.

-показання диференціального манометра, число поділок.

Напір насоса визначають за формулою:

де і -показання приладів 10 і 11 (зі своїм знаком), відповідно на вході і на виході з насоса, Па;

-густина рідини, що перекачується, кг/м3;

і -внутрішні діаметри відповідно всмоктувального та напірного трубопроводів у місцях виміру тиску, м; ( = =0,05м)

і -вертикальні відмітки положення приладів 10 та 11, з’єднаних відповідно з входом і виходом із насоса, відносно осі всмоктувального патрубка, м; ( - =0).

де -ціна ділення мановакуометра, з’єднаного з входом у насос (визначається по шкалі приладу);

-показання мановакуометра, число поділок.

де -ціна ділення манометра, з’єднаного з виходом із насоса (визначається по шкалі приладу);

-показання манометра, число поділок.

Розрахункова формула:

Корисна потужність на валу насоса розраховується за формулою:

ККД насоса визначається за формулою:

де -споживана насосом потужність, кВт.

Споживана з мережі потужність знаходиться як сума потужностей у фазі, що живить двигун трифазної мережі:

Споживана власне насосом потужність визначається за формулою:

Потужність по фазах розраховується за формулами:

де k-коефіцієнт перерахунку потужності (k=20);

- показання ватметра, число поділок.

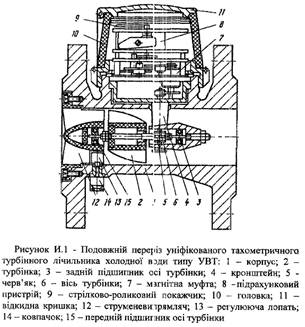

Тахометричний турбінний лічильник

Витрата насоса , яка вимірювалась за допомогою тахометричного турбінного лічильника води,розраховується за формулою:

де - час (год) проходження стрілкою на циферблаті лічильника відстані між основними поділками шкали, що дорівнюють 0,1 м3.

Корисна потужність на валу насоса розраховується за формулою:

ККД насоса визначається за формулою:

де -споживана насосом потужність, кВт.

„Взлет – ПР”

Корисна потужність на валу насоса розраховується за формулою:

ККД насоса визначається за формулою:

де -споживана насосом потужність, кВт.

Результати розрахунків заносяться в таблицю

Розрахунок параметрів згідно варіанта:

„Діафрагма”

Напір насоса визначають за формулою:

Корисна потужність на валу насоса розраховується за формулою:

Споживана з мережі потужність знаходиться як сума потужностей у фазі, що живить двигун трифазної мережі:

Споживана власне насосом потужність визначається за формулою:

ККД насоса визначається за формулою:

Тахометричний турбінний лічильник

Корисна потужність на валу насоса розраховується за формулою:

ККД насоса визначається за формулою:

де -споживана насосом потужність, кВт.

„Взлет – ПР”

Корисна потужність на валу насоса розраховується за формулою:

ККД насоса візначається за формулою:

№	φд	∆Р	Q	φм1	Рм1	φм2	Рм2	Н	φа	Na	φв	Nв	φс	Nс	Ne	ηed
п/п	число	Па	м3/год	число	Па	число	Па	м	число	Вт	число	Вт	число	Вт	Вт	%
	поділок			поділок		поділок			поділок		поділок		поділок
1	0	0	0	1	1600	95	237500	24	17,5	350	17,5	350	17,5	350	1050	54
2	5	5000	6,76	2,5	4000	94	235000	24	24	480	24	480	24	480	1440	70
3	15	15000	11,71	-3	-4800	90	225000	23	29	580	29	580	29	580	1740	75
4	25	25000	15,12	-9	-14400	84	210000	23	32	640	32	640	32	640	1920	78
5	35	35000	17,89	-14,5	-23200	77	192500	22	34	680	34	680	34	680	2040	79
6	45	45000	20,28	-20	-32000	70	175000	21	36	720	36	720	36	720	2160	79,5
7	55	55000	22,42	-25,5	-40800	63	157500	20	38	760	38	760	38	760	2280	80
8	65	65000	24,38	-30	-48000	57	142500	19	39	780	39	780	39	780	2340	80,5
9	75	75000	26,19	-35	-56000	50	125000	18	40	800	40	800	40	800	2400	79
10	80,5	80500	27,13	-37,5	-60000	46	115000	18	41	820	41	820	41	820	2460	78

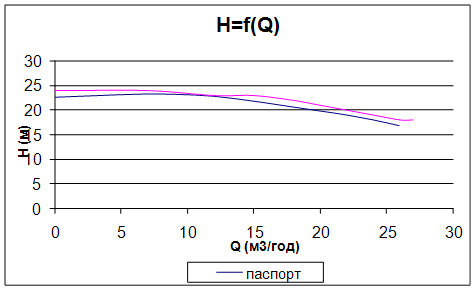

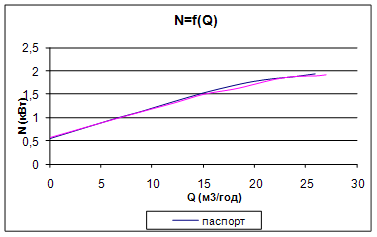

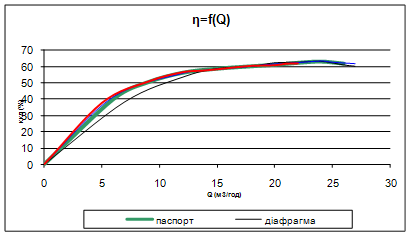

Умови випробування:				k=	20	кВт/діл
Ц1=	1000	Па/діл		n=	1500	об/хв
Ц2=	1600	Па/діл		ρ=	1000	кг/м3
Ц3=	2500	Па/діл		t=	20	ºC

N	діафрагма		тахометр				"Взлет - ПР"
кВт	Nk	η	Т	Q	Nk	η	Q	Nk	η
	кВт	%	сек	м3/год	кВт	%	м3/год	кВт	%
0,57	0,00	0,0	0	0	0	0	0	0	0
1,01	0,39	38,3	59	6,11	0,42	41,2	5,2	0,38	37,6
1,31	0,70	53,4	31	11,61	0,73	55,6	9,2	0,66	50,6
1,50	0,88	58,8	26	13,85	0,86	57,5	12	0,84	56,4
1,61	0,97	60,1	21	17,14	0,96	59,3	14,2	0,93	57,5
1,72	1,07	62,3	18	20,00	1,05	61,3	16,9	1,03	59,7
1,82	1,14	62,6	17	21,18	1,12	61,6	18,1	1,10	60,3
1,88	1,19	63,2	15	24,00	1,19	63,1	19,6	1,14	60,7
1,90	1,16	61,0	14	25,35	1,18	62,4	20,8	1,17	61,6
1,92	1,16	60,2	13	27,48	1,18	61,5	21,6	1,19	61,8
