Реферат: Определение диаметра короткого трубопровода при истечении в атмосферу

Реферат: Определение диаметра короткого трубопровода при истечении в атмосферу

 Дано:



Вязкость воды:

Материал трубы: сталь

Шероховатость трубы:

Коэффициент шероховатость: n=0,011

Эквивалентная шероховатость:

;;;

Расчетов:

Площадь поперечного сечения:



Смоченный периметр:

Гидравлический радиус:

Площадь живого сечения потока.

Смоченный периметр.

       - Средняя скорость движения воды по трубе.

       - Число Рейнольдса.

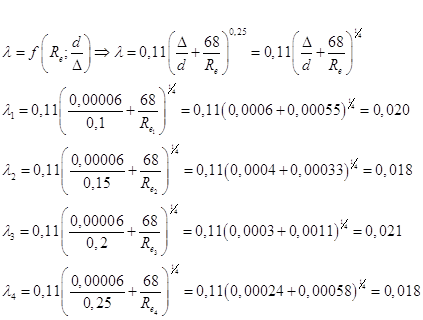

Коэффициент Гидравлического трения



Коэффициент Гидравлического трения

 Длина трубы.

 Гидравлический радиус.

Сумма коэффициентов местных сопротивлений на вход, на выход и на поворот.



- Задвижка  при полном открытим

Коэффициент расхода.

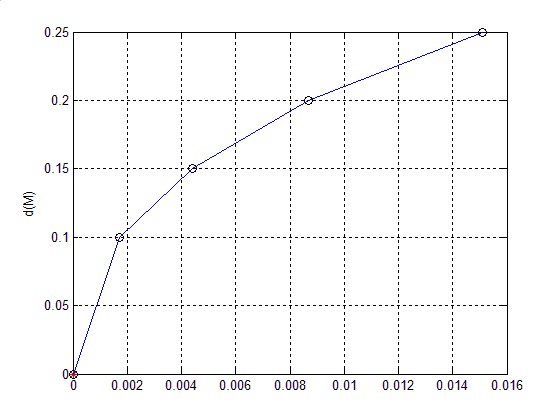

Таблица расчетов

							Зона
1	00,10	0,00785	0,3142	0,025	3,82	122044,72	III	0,020	16,2	3,12	0,22	0,0017
2	00,15	0,017	0,4712	0,0361	1,76	201526,7	III	0,018	9,72	3,12	0,26	0,0044
3	00,20	0,0314	0,6283	0,0500	0,955	61022,36	III	0,021	8,50	3,12	0,28	0,0087
4	00,25	0,049	0,7854	0,0624	0,612	116793,89	III	0,018	5,83	3,12	0,31	0,0151

5.Построение пьезометрической линии и линии полной удельной энергии по длине трубопровода.

Потерь напора по длине

Потерь напора полная.

Потеря напора местная

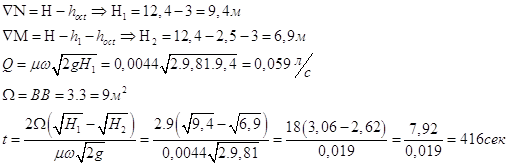

6.Определение времени опорожнения резервуара в пределах заданных

Список литературы

Для подготовки данной работы были использованы материалы с сайта http://www.shpora-zon.narod.ru/
